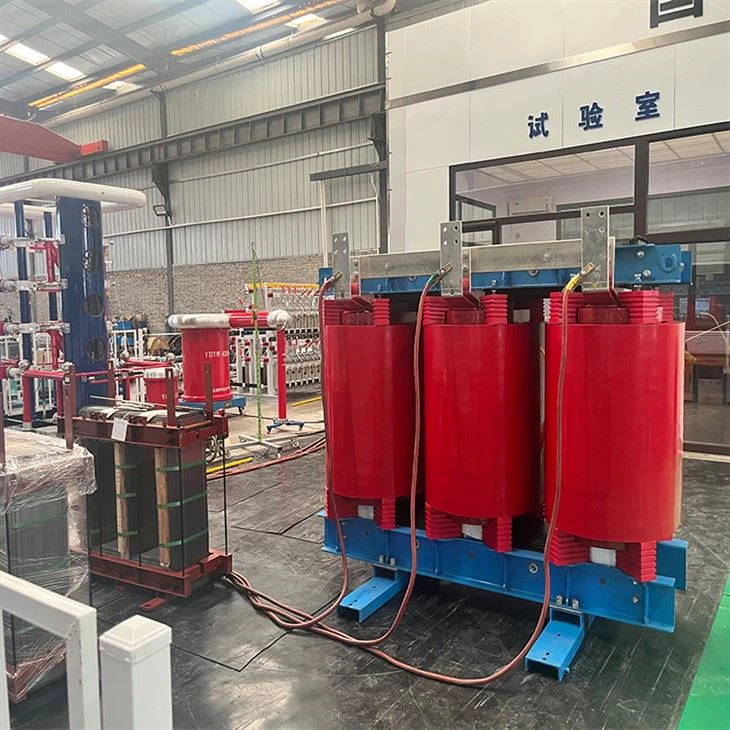

Transformador tipo seco de 200 KVA

Características
Os transformadores do tipo seco de 200 KVA são a introdução da nossa empresa de tecnologia avançada estrangeira e transformadores do tipo seco com isolamento fino das séries SC9, SCB9 e SC10, SCB10 desenvolvidos de forma independente com enchimentos. Como as bobinas são encapsuladas em resina epóxi, elas são refratárias, à prova de fogo e à prova de explosão. É livre de manutenção, livre de poluição, pequeno em tamanho e pode ser instalado diretamente no centro de carga. Ao mesmo tempo, o projeto científico e razoável e o processo de vazamento tornam o produto menor em descarga parcial, baixo ruído e forte dissipação de calor. Ele pode operar com carga nominal de 140% por um longo período sob condições de resfriamento de ar forçado e está equipado com um controlador de temperatura inteligente para evitar falhas. Funções de alarme, alarme de superaquecimento, desarme de superaquecimento e portão preto, e conectado ao computador através da interface serial RS485, que pode ser monitorada e controlada centralmente.

Aplicação do produto
Como o transformador tipo seco de 200 KVA possui as características acima, eles são amplamente utilizados em sistemas de transmissão e transformação de energia, como hotéis, aeroportos, prédios altos, centros comerciais, áreas residenciais e outros locais importantes, bem como metrôs, usinas de fundição plantas, navios, plataformas de perfuração oceânicas e outros ambientes Lugar ruim.

Parte do produto:
Essencial
O núcleo de ferro é feito de chapas de aço silício laminadas a frio importadas de alta qualidade com uma estrutura final totalmente chanfrada. Os pilares centrais são fixados com fita adesiva sem trama de grau F. A superfície do núcleo de ferro é encapsulada com resina epóxi, o que reduz a perda sem carga, a corrente sem carga e o ruído do núcleo. Grampos O tratamento especial da superfície dos fixadores e fixadores melhora ainda mais a qualidade da aparência do produto.

Enrolamento de alta tensão
O enrolamento de alta tensão é fundido a vácuo com resina epóxi preenchida, o que reduz bastante a quantidade de descarga parcial e melhora a resistência elétrica da bobina. As paredes interna e externa do enrolamento são preenchidas com placas de malha de fibra de vidro, o que aumenta a resistência mecânica da bobina e melhora a resistência do produto a curtos-circuitos repentinos. capacidade, a bobina nunca quebrará.
Enrolamento de baixa tensão
O enrolamento de baixa tensão adota uma estrutura de folha, que resolve o problema do ângulo de hélice axial ao enrolar com fio e torna a volta do ampere mais equilibrada. Ao mesmo tempo, a bobina adota um duto de ar de resfriamento axial para aumentar a capacidade de dissipação de calor. O pré-impregnado de resina epóxi TD é usado entre as camadas do enrolamento. , formação de solidificação integral.

Processo de manufatura
A bobina é enrolada em uma máquina de enrolamento de alta precisão e o enrolamento de baixa tensão adota uma estrutura de enrolamento de folha metálica. Quando a capacidade do transformador é grande, existe um canal de ventilação. Após o enrolamento, é seco a vácuo. Todo o processo de vazamento e cura é totalmente operado de acordo com os requisitos do processo. Todos os processos precisam ser rigorosamente monitorados e ajustados conforme apropriado. O processo de fabricação de precisão do vazamento faz com que a bobina não haja bolhas ou furos, para que o transformador fabricado possa obter resultados operacionais de alta qualidade.

Sistema de controle de temperatura e sistema de resfriamento de ar
É utilizado um ventilador de resfriamento de fluxo cruzado, que possui as características de baixo ruído, alta pressão do vento e bela aparência, o que aumenta a capacidade de sobrecarga do transformador. O controle de temperatura adota um controlador de temperatura inteligente, o que melhora a segurança e a confiabilidade da operação do transformador.

Gabinete de proteção e barramento de saída
O invólucro protetor fornece proteção adicional de segurança para o transformador. Os níveis de proteção incluem IP00, IP23, etc. Os materiais do invólucro incluem placas de aço laminadas a frio, placas de aço inoxidável, etc. Linhas de descarga de barramento padrão para tomadas de baixa tensão podem ser usadas, tanto nas saídas laterais quanto nas superiores, ou os usuários projetam métodos de saída especiais.

Método de saída do transformador
Tomadas convencionais, barramentos fechados padrão e tomadas laterais padrão podem ser fabricadas de acordo com diferentes formas de interface, e métodos de saída especiais também podem ser projetados de acordo com as necessidades do usuário.

Padrões de produto
GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993
Nome do produto: Transformador tipo seco de 200 KVA
Alta tensão nominal: 10 (11,10,5,6,6,6,3, 6) KV
Baixa tensão nominal: 0,4kV
Grupo de conexão: Dyn11 ou Yyn0
Faixa de derivação de alta tensão: ±5% ou ±2×2,5%
Nível de isolamento: LI75AC35
Frequência: 50Hz
