Subestação compacta

Zelect: seu fabricante profissional de subestação compacta!

Baoding Zhongyi Electric Corporation . aqui, em breve, referido como "Zelect", localizado em Baoding City, Província de Hebei, China . fundada em 2008, nossa empresa é uma das "sústruras de alta tecnologia", que produz e vende a transfortador, ° e baixo voltete e baixo voltássio.

Serviço online 24H

Equipamento avançado

Equipe profissional

Solução de um salto

Serviço online 24H

Sua consulta será respondida dentro de 24 horas . também fornecemos serviço personalizado e a solução de energia perfeita para atender aos seus requisitos .

Equipamento avançado

Temos muitos equipamentos de produção muito avançados e completos para garantir a excelente qualidade de nossos produtos

Equipe profissional

Atualmente, existem 260 funcionários, incluindo 18 técnicos que estão envolvidos na pesquisa e desenvolvimento de produtos para transformadores há muitos anos e 8 gerentes corporativos de alta qualidade .

envio global

Nossa rede de vendas é dividida em cinco regiões principais: America, Sudeste Asiático, Oeste e Sul da Ásia, Europa e África, mercado russo .

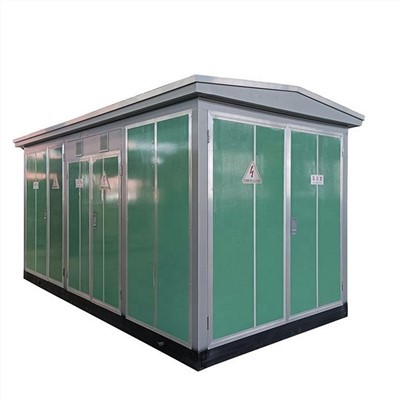

O que é uma subestação compacta?

Compact substation, also known as prefabricated substation, is a kind of indoor and outdoor compact distribution equipment. It combines the high voltage switch equipment, distribution transformers and low voltage power distribution equipment together in a certain wiring schemes, installed in a steel structure which is moisture, rust, dust, rat, fire prevention, guard against theft, thermal insulation, fully enclosed and Movável . é adequado para minas, fábricas, campos de petróleo e gás e usinas de energia eólica . substitui a casa e a usina de distribuição civil original e se torna um novo conjunto completo de transformadores e equipamentos de distribuição.

Quais são as vantagens da subestação compacta

Custos gerais reduzidos

Compared to a conventional substation, these units are pre-assembled, which helps in minimizing costs. So, there is a reduction in the transportation cost of multiple parts and field wiring as well as on-site testing. They are specially engineered in such a way that they speed up the installation process and reduce significant construction time. Moreover, they also cut down the testing process at the site, which is economia de custos e economia de tempo .

Uma pegada menor

As subestações compactas são projetadas de uma maneira que usam muito pouco espaço . e até ajustá -las em diferentes configurações não é tão desafiador quanto as subestações convencionais . transportá -las para a localização desejada é fácil e não há necessidade de folga adicional, graças ao equipamento coberto .}

Eliminou riscos ambientais

Há uma necessidade de cavar o terreno para a subestação convencional que afeta a drenagem natural, mas não é o caso de uma subestação compacta . como um contêiner de metal à prova de adulteração é usado para conter a unidade, ajuda a erradicar várias ameaças ambientais, como condutores de aterramento expostos e cercar .}

Além disso, o contêiner também ajuda na prevenção de derramamentos de óleo que podem causar contaminação no solo .

Conveniência e segurança

With a compact substation, there are no issues with the relocation of equipment, nor is there a need to destroy or reconstruct a traditional station. This unit is compactly built and its mobility provides utmost convenience. And last but not least, it has safety features such as covered ground conductor, fully contained equipment, built-in oil containment, covered grounded conductors, and very little exposed parts. Overall, it Fornece um ambiente sem perigo para todos ao seu redor .

Estrutura de subestação compacta

1. switchGear de alta tensão

Os armários de alta tensão podem usar isolamento de gás SF6, isolamento de gás de proteção ambiental, armários de rede de anel de isolamento sólido e armários de rede de isolamento de ar selados atmosféricos . A direção do canal de alívio de pressão do gabinete de alta tensão deve estar em direção à trincheira do cabo.}}}}}}}}}}}

2. transformador

Recomenda-se usar transformadores de economia de energia e ambientalmente amigáveis, totalmente selados e imersas de óleo (lençóis de aço de silício / ligas amorfas) para o formulário do transformador . Os parâmetros específicos devem atender aos requisitos de GB 1094, GB / T 6451 e GB20052.}}}}}

Capacidade nominal 400KVA, 500KVA, 630KVA .

3. dispositivo de distribuição de energia de baixa tensão

Se o terminal de automação estiver configurado, o espaço interno do transformador de caixa deve ser suficiente para instalar o gabinete secundário independente da unidade pública da DTU .

Uma corrente e o voltímetro devem ser instalados no lado da linha de entrada de baixa tensão .

Quando a capacidade da barra de barramento principal no lado de baixa tensão é de 400kvA, recomenda-se a corrente nominal da barra de barramento principal no lado de baixa tensão, quando é 800A . quando a capacidade é 500kVA, a corrente classificada da corrente principal do lado de baixa tensão é recomendada a 1000 Recomenda-se a barra de barramento principal no lado de baixa tensão para ser 1250a .

Especificação de subestação compacta

Descrição		Unidade	Dados
Compartimento HV	Frequência nominal	Hz	50
	Tensão nominal	kv	6 10 35
	Tensão de operação máxima	kv	6.9 11.5 40.5
	Frequência de energia suporta tensão	kv	32/36 42/48 95/118
	(fase para terra e entre fases)/ fratura de desnudadores	kv	32/36 42/48 95/118
	Lightning Impulse suporta tensão	kv	60/70 75/85 185/215
	(fase para terra e entre fases)/ fratura de desnudadores	kv	60/70 75/85 185/215
	Corrente classificada	A	400 630
	Corrente de resistência a curto período de tempo	Ka	12.5(2S) 16(2S) 20(2S)
	Corrente do pico nominal	Ka	32.5 40 50
Compartimento do LV	Tensão nominal	V	380 200
	Corrente nominal do circuito principal	A	100-3200
	Corrente de resistência a curto período de tempo	Ka	15 30 50
	Corrente do pico nominal	Ka	30 63 110
	Corrente da filial	A	10 - 800
	Número de circuitos de ramificação	/	1 - 12
	Capacidade de compensação	Kva r	0 - 360
Transformador	Capacidade nominal	KVA	50-2000
	impedância de curto-circuito	%	4 6
	Intervalo de tapping	/	±2×2.5% ±5%
	Símbolo do grupo de conexão	/	Yyn 0 din11

Aplicações de subestações compactas

As subestações compactas encontram aplicativos em uma ampla gama de indústrias e configurações:

01/

Áreas urbanas:

Nas áreas urbanas densamente povoadas, o espaço é limitado . subestações compactas são uma excelente solução para fornecer distribuição de energia confiável sem ocupar espaço excessivo .

02/

Complexos comerciais e industriais:

Essas subestações são comumente usadas em ambientes comerciais e industriais, onde uma fonte de alimentação estável é crítica para operações .

03/

Desenvolvimentos residenciais:

As subestações compactas podem ser integradas aos bairros residenciais, garantindo uma fonte de alimentação confiável para casas sem interromper a paisagem local .

04/

Locais remotos:

Em áreas remotas ou isoladas, onde o acesso à infraestrutura de eletricidade é desafiador, as subestações compactas podem fornecer uma solução eficiente e independente .

05/

Instalações temporárias:

Para requisitos de energia temporária, como locais de construção ou eventos, as subestações compactas podem ser implantadas de maneira rápida e fácil .

Dicas de manutenção para subestação compacta

1. certificando -se de que a fundação seja firme, os orifícios estão bloqueados e o gabinete não possui umidade .

2. se o dispositivo de aterramento está completo e conectado bem . se a resistência de aterramento atende aos requisitos .

3. Há alguma mudança do ambiente externo . afeta a segurança do tráfego e dos pedestres?

4. Verifique todas as cargas do alimentador . se a carga trifásica é equilibrada ou sobre o fenômeno de carga, se a posição da chave e a indicação do instrumento estão corretas, se o dispositivo de controle está funcionando normalmente .

5. A remoção de poeira dentro da sala do transformador deve ser feita uma vez a cada dois anos . A superfície do corpo do gabinete da sala de alta pressão e sala de baixa pressão e a superfície da caixa de gás podem ser limpas com pano úmido . na sala de transformador, sopro de ar ou vácuo »Usado para remover a remode

6. Manutenção e revisão diária do ventilador para verificar a operação do ventilador . Se o ventilador não estiver em operação, use o controlador de temperatura e umidade, defina -o abaixo da temperatura existente e inicie a inspeção do ventilador .

7. Manutenção e reparo de comutador de alta tensão e mecanismo de operação da chave de baixa tensão

(1) Verifique o ponteiro do barômetro . está na área verde? Se estiver na área vermelha, abra e feche a operação . notifique o fabricante para lidar com ela imediatamente .

(2) Para a lubrificação de peças mecânicas, os testes de operação separados e combinados podem ser realizados após a conclusão da lubrificação com graxa de base universal de lítio (manteiga) .

(3) Os testes de rotina de cabos e relâmpagos ARR-ER-EMVENTES devem ser conduzidos de acordo com os requisitos de testes de rotina .} realizar testes de isolamento e vazamento Teste de corrente para cabo e raio ar-ester .

9. Manutenção da tira do terminal, a linha do terminal pode ficar solta devido à expansão do calor e à contração fria, a inspeção anual deve ser realizada para reabastecer todos os terminais na sala do terminal .}} NOTA: Antes de refastamento, verifique se o circuito CA primário e o circuito secundário são alimentados para evitar o choque elétrico!

10. Notas para manutenção de subestação compacta

(1) The door of the box is equipped with a windproof mechanism, which is to ensure that it is kept in a fully open state. When closing the door of the box, the root of the windproof mechanism must be lifted upward, and then the door cannot be yanked, so as to prevent the deformation of the mechanism or door and affect its normal use.

(2) Após a operação manual local do interruptor de carga de alta tensão, a alça de operação do interruptor de quebra de carga deve ser colocada de volta no suporte da alça dentro da porta externa . para que não seja perdida .

(3) Se o circuito sobressalente da unidade principal do anel HV não estiver conectado com os cabos temporariamente, o circuito sobressalente deve ser fechado antes de enviar energia ou o assento do cabo deverá ser bloqueado com a tampa de isolamento correspondente para evitar acidentes!

(4) A tampa à prova de poeira equipada com a unidade principal do anel não pode substituir a tampa de isolamento .

(5) Não é permitido usar nenhum plugue de curto-circuito para inserir o orifício de teste durante a operação . caso contrário, o sensor de tensão será danificado .

(6) O interruptor de isolamento de baixa tensão só pode ser operado na posição desbloqueada ., não force e arraste!

Nossa fábrica

Our factory covers an area of 33,300 square meters, with a total construction area of 6,100 square meters. There are currently 260 employees, including 18 technicians who have been engaged in the research and development of transformer products for many years, and 8 high-quality corporate managers. With the expansion of production scale and the increase of product varieties, it has now developed into a high-tech innovative enterprise Essa capacidade de produção anual de mais de 1000MVA, integrando o design, produção e vendas de transformadores de tipo seco do tipo aberto, resina epóxi transformadores de tipo seco fundido, transformadores de liga amorfos e transformadores especiais .

Nosso certificado

Nossa empresa passou a Certificação ISO 9001-2008 Sistema de Gerenciamento da Qualidade Padrão Internacional . Todos os indicadores de desempenho dos produtos atingiram os padrões nacionais e padrões internacionais relevantes .

Os transformadores de energia imersos de petróleo e transformadores do tipo seco passaram no relatório de teste do Centro Nacional de Supervisão e Inspeção da qualidade do produto para economizar energia; Conjuntos completos de gear com comutação de baixa tensão (GGD2) (GCK) passou no teste da Certificação de Compulsão da China (CCC) do Bureau de Qualidade e Supervisão Técnica do Estado; Indoor AC draw-out type metal clad switch-gear KYN28A-12 / 1250-31.5, fixed AC metal-enclosed Ring unit XGN15-12 / 1250-31.5 and XGN15 metal-enclosed switch-gears have passed the test of the National Quality Supervision and Inspection center for High-voltage Electrical Appliances Product.

Perguntas frequentes

P: Como funciona uma subestação compacta?

A: Compact substations have bus bars for dividing the power for distribution. There are dense bars of copper to which several distributing circuits are linked by bolts and nuts. These are called bus bars. Safety devices such as fuses and circuit breakers.

P: Quais são as vantagens da subestação do transformador compacto?

R: Em comparação com uma subestação convencional, uma subestação compacta oferece mais vantagens, como diminuição da duração da construção, requisitos de espaço reduzido e segurança aprimorada .

P: Qual é a faixa de subestação compacta?

R: O intervalo padrão é de 160 kVa a 1600 kVa 11 e 33 KV Classe .

P: Quais são os tipos de subestação compacta?

R: As subestações compactas também podem ser categorizadas como subestações unitizadas, subestações solares de "caixa fotovoltaica" e, em algum grau, transformadores montados na almofada . são todos projetados para reduzir os requisitos de espaço, evitar a montagem de campo de componentes críticos e reduzir os custos de manuseio no campo .}

P: Onde a subestação compacta é usada?

R: Eles são usados para a correção do fator de potência e do circuito de proteção da subestação ., eles servem como uma fonte de energia reativa . em resumo, reduzem a diferença de fase em meio a tensão e corrente .} {} {} {} {} {{} {{Substancial

P: Qual é a diferença entre transformador e subestação compacta?

R: A subestação é instalada em um pedestal e o transformador geralmente é montado no topo do gabinete . subestações secundárias compactas são comumente usadas em áreas urbanas, indústrias, edifícios comerciais e áreas residenciais onde o espaço é limitado e a demanda por fonte de alimentação confiável e eficiente é alta.}

P: O que é subestação compacta?

R: Uma subestação compacta é geralmente uma subestação externa construída em um gabinete de metal, no qual cada item do equipamento elétrico está localizado muito próximo um do outro para criar um tamanho de pegada relativamente menor da subestação .

P: Qual é o teste de subestação compacta?

A: Medições de resistência do enrolamento .} medições de medição e polaridade . Corrente emocionante e nenhuma medição de perdas de perda . medições de impedância e perda de carga .

P: Quantos transformadores em uma subestação?

R: Embora uma subestação secundária do transformador seja composta por dois ou três transformadores, esses transformadores podem servir aproximadamente para 150-300 clientes .

P: Quais são os fatores que afetam a subestação?

R: Os sete principais fatores considerados são: Impacto do alimentador, impacto da sub -transmissão, refúgio de alimentação, fatores geográficos, preparação do local, custo da terra e exposição climática .

P: Por que os transformadores de energia são usados na subestação?

R: Os transformadores de potência são essenciais para minimizar perdas substanciais de energia, devido ao efeito de Joule, na transmissão de grandes quantidades de energia elétrica em longas distâncias, convertendo-a em corrente de alta tensão e depois para uma corrente de baixa tensão mais segura .

P: O que é um alimentador em uma subestação?

R: Um alimentador é um condutor que conecta a subestação (ou . estação de geração localizada) à área em que a energia deve ser distribuída . geralmente, nenhum toque é retirado do alimentador para que a corrente permaneça .}}}

P: Como a tensão é aumentada em uma subestação?

A: A 'Step Up' Transformer aumenta a tensão . Um transformador é um dispositivo usado para aumentar ou diminuir a tensão da corrente elétrica .

P: Quanto tempo duram os transformadores da subestação?

R: A vida útil típica de um transformador cheio de óleo está em torno de 20-30 anos, mas alguns modelos de alta tensão que são mantidos em condições primitivos podem durar 50 ou 60 anos!

P: Uma subestação é um transformador?

R: Um transformador é uma máquina elétrica que passa ou desce, voltagem . Uma subestação é um local onde a transformação e/ou comutação ocorrem . em sua forma mais simples, uma subestação pode ser um transformador montado em pólo ou padrões, juntamente com seus equipamentos de proteção (hv e lv) {(hv 4) {) {), juntamente com seus equipamentos protetores (hv e lv) (hv) {), juntamente com seus equipamentos protetores (hv e lv) (hv) {).

P: Uma subestação pode ser removida?

R: Você pode solicitar equipamentos como cabos, linhas de energia aérea, postes e subestações a serem movidas . Isso pode ser dar lugar a novos edifícios ou infraestrutura .

P: As subestações criam poder?

R: Devido ao design do equipamento que as subestações contêm, elas não produzem um campo elétrico externo significativo ., no entanto, elas geram um campo magnético .

P: Qual é o papel da manutenção da subestação?

R: Inspecione, teste, instale, mantenha e repare equipamentos elétricos de subestação, disjuntores, transformadores, recortes, interruptores de carga, medidores, baterias, carregadores e relés de proteção e controle .

P: Por que a manutenção da subestação é importante?

R: A manutenção preventiva regular da subestação elétrica reduz o risco de falha catastrófica, permitindo que você durma profundamente . inspeções de manutenção da subestação incluem testes, reparo e substituição de equipamentos de subestação vitais e agendar tarefas de manutenção iminente por meio de uma lista de verificação de manutenção preventiva.}}}}}}}}}}}}

P: Qual é a sala de controle em uma subestação?

R: A sala de controle também abriga vários painéis de controle, displays eletrônicos e equipamentos auxiliares, como bancos de bateria, equipamentos SCADA/Comunicação, relés etc.

Somos conhecidos como um dos fabricantes e fornecedores de subestações compactos mais profissionais da China ., com certeza de comprar uma subestação compacta de alta qualidade para venda aqui em nossa fábrica . bom serviço e preço competitivo estão disponíveis .
