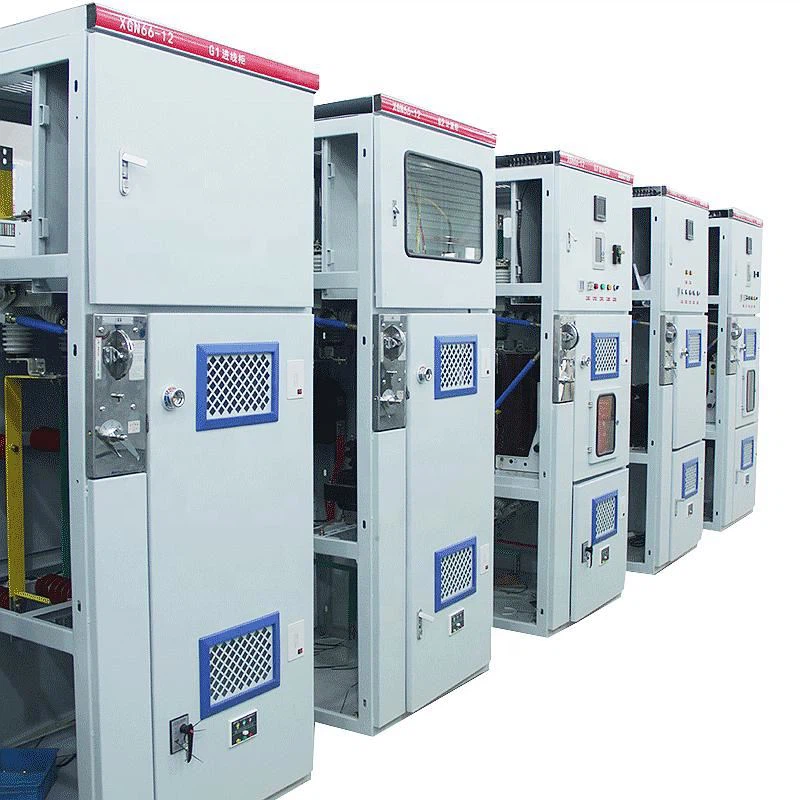

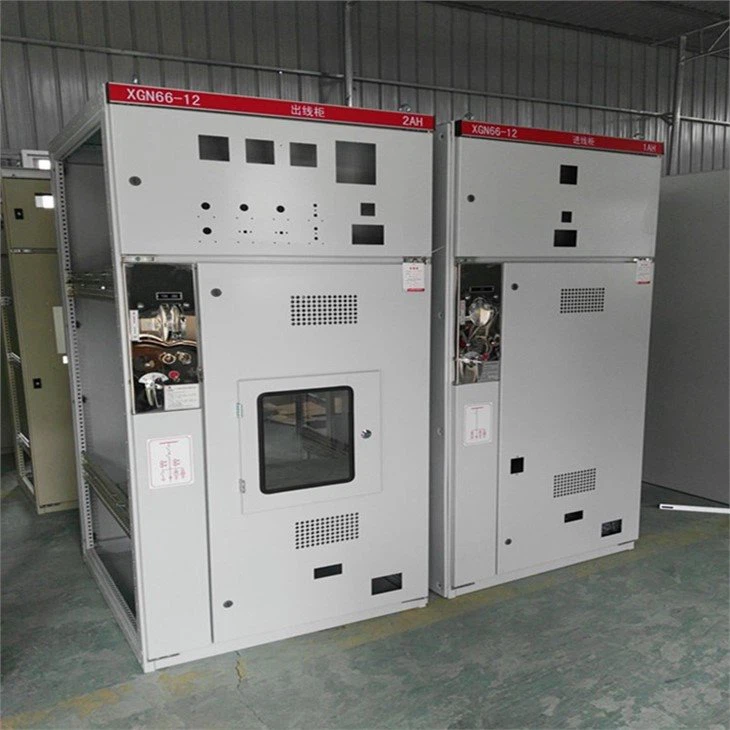

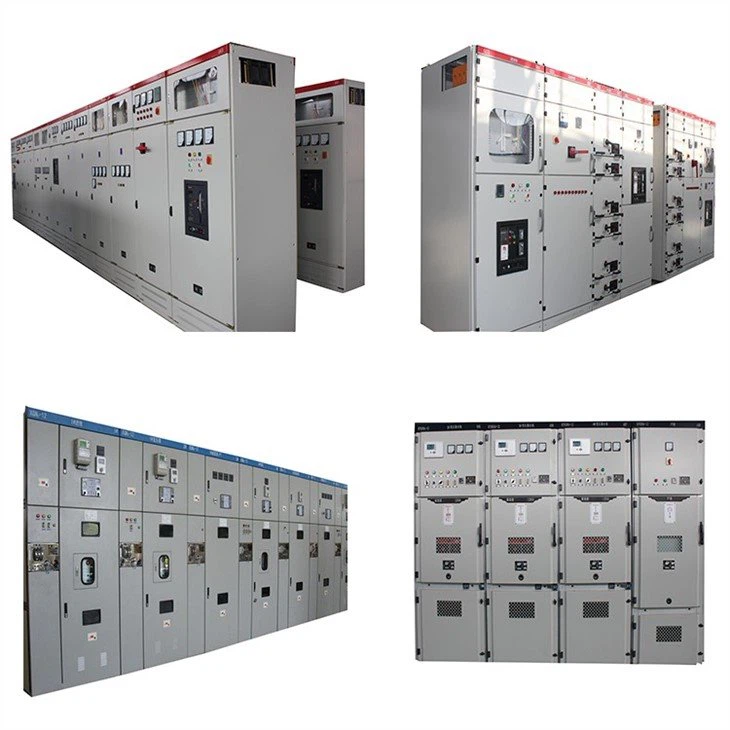

Painel modular de subestação de alta tensão de alta tensão

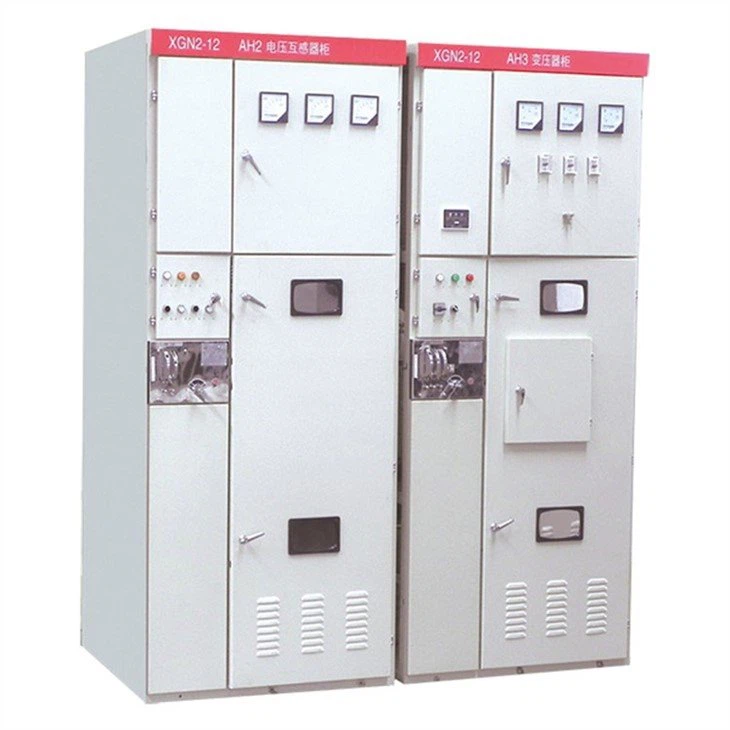

O gabinete de manobra modular de alta tensão tipo XGN2 é aplicado para receber e distribuir energia elétrica em sistema de energia CA trifásico com tensão nominal 3, 6, 10KV e frequência nominal 50HZ, especialmente para ocasiões operadas com frequência. Seu sistema de barramento é um barramento único (que pode derivar o barramento único com bypass e estrutura de barramento duplo).

O gabinete do quadro de distribuição está em conformidade com os requisitos dos padrões nacionais GB{0}}comutadores em invólucro metálico KV AC e do padrão internacional IEC298, também são propostas "cinco anti" funções de intertravamento, como anti-ruptura e fechamento por engano para disjuntor, seccionadora anti-interrupção e fechamento com carga, fio/interruptor de aterramento anti-interrupção e fechamento com carga, disjuntor/interruptor anti-fechamento com fio/interruptor de aterramento, intervalo carregado anti-entrada por engano.

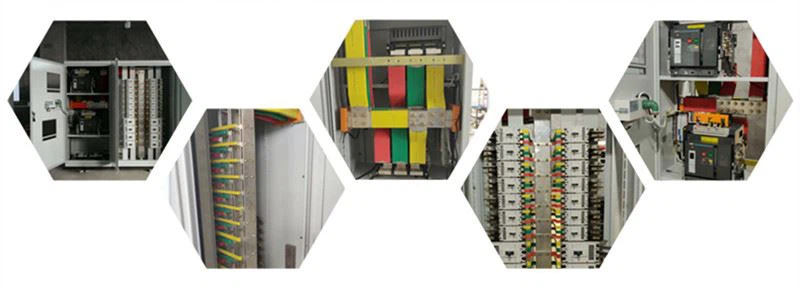

Descrição da Estrutura

O quadro é de estrutura fixa tipo caixa metálica e o cubículo é composto por perfise perfis G montados por diversas peças de conexão. É dividido em quatro compartimentos, nomeadamente compartimento de barramento. Compartimento CB, compartimento de medição e compartimento de cabos. O processamento das peças deve ser feito por puncionadeira CNC, dobradeira CNC e máquinas sofisticadas fornecidas em processamento CNC centro, garantindo alta precisão de forma, posição e dimensão, fabricação rápida e precisa, flexível para combinação de diferentes opções, que podem atender às diferentes demandas dos clientes.

Principais características

1. O cubículo é de estrutura montada, sem soldagem, alta resistência mecânica e aparência artística.
2. A parte superior traseira é para a chave seccionadora rotativa GN30-12 e a parte inferior para a chave seccionadora GN19-12C. O dispositivo de intertravamento mecânico operado de acordo com os procedimentos pode fornecer proteção de segurança confiável para a operação pessoal e equipamento.
3. A chave principal adotada é do tipo monobloco, opções como ZN63-12(VS1-12)e VD4-12
4. O método de travamento mecânico obrigatório é empregado nos intertravamentos entre os interruptores principais, seccionadores e porta do cubículo para atender à função de intertravamento de 'cinco provas', desfrutando de combinação aleatória com a unidade principal do anel.

Parâmetro técnico
